600xa型气相色谱仪
产品描述
600XA 型是工厂设计的一款高速气相色谱仪 （GC）系统，旨在根据典型的烃流路组分和所选组分的预期浓度范围来满足特定的现场应用要求。标准配置的 600XA 型气相色谱仪最多能够处理 8 个流路，7 个用于样品流路，1 个用于标定流路。
600XA 系统主要由两大部分组成：分析仪装置和电子装置。此外还可能包含第 3 个选择组件，称为采样处理系统 （SCS），这取决于具体的 GC 选型。
600XA 的电子硬件内置于符合各类认证机构的审批指南、可用于危险环境的防爆型机箱中。
分析仪装置
分析仪装置包括：色谱柱、TCD/FID、前置放大器、前置放大器电源、流路切换阀组、分析进样阀和电磁阀。另外，600XA 还可配置液体进样阀或甲烷化转化器。
电子装置
电子装置包括： 信号处理的电子器件和端口、仪表控制、数据存储、个人计算机 （PC）接口和远程通讯。操作人员可通过该装置，使用软件控制 GC。
GC 至 PC 的接口为操作人员提供了最佳的处理能力、易用性及灵活性。软件可用于编辑应用程序、监测工作状态、进行流路标定、显示分析色谱图和报告，而这些色谱图和报告既可以在随后以文档形式存储在 PC 中，也可以使用与 PC 连接的打印机打印出来。
采样处理系统 （SCS）
采样处理系统选件位于工艺流路和分析仪样品入口之间，通常安装在 GC 的下面。SCS 标配包括流路切换系统和过滤器。
功能描述
使用安装在工艺管线上的采样探头，将被分析气体从工艺流路中抽取出来。样品经由采样管线流入 SCS，并在这里进行过滤或其它处理。处理后的样品流入分析仪装置，进行气体组分的分离和检测 。
用以下方式，通过色谱分离，将样气分离成不同的组分。具体来说，向某个分析柱中注入体积精准的样气。分析柱中含有固定相 （填充型），它可能是活性固体，也可能是表面有液相涂层的惰性载体 （吸附分离）。样气在流动相 （载气）的携带下进入柱体。由于样气的不同组分在柱体内滞留期有差异，因而导致各种组分以不同的速度流过柱体，由此，样气被分离成不同组分的气体和蒸汽。
检测器位于色谱柱的出口，检测由色谱柱洗提出来的不同组分，产生与每种组分浓度成比例的电信号输出。
电子装置的输出信号通常在远程 PC 或打印机上显示。可通过直通串行电缆、以太网电缆选项、或与 Modbus 兼容的通讯接口，将GC 和PC 连接起来。
利用软件可以显示多张色谱图，用户可通过不同的颜色，将现有数据与以往的数据进行比较。
多数情况下，使用软件对 GC 进行组态和故障诊断排除。GC 也可通过以太网、电话、无线电或卫星通讯远程连接 PC。一旦完成安装和组态， GC 可长期独立运行。
软件描述
GC 有三种不同类型的软件，这些软件可在定义计算序列、打印报告的内容、格式和类型、以及查看、控制及 / 或传输至另一台计算机或控制器装置的数据量方面提供超凡的灵活性。这三种类型分别是：

• 嵌入式 GC 固件
• 应用组态软件
• 维护和操作软件

操作原理
热导检测器
600XA 内装有检测器，其中一种为热导检测器 （TCD）。热导检测器由一个平衡电桥构成，每个桥臂上装有热敏电阻，每个热敏电阻均封装在独立的检测器腔室内。
将一个热敏电阻指定为参比元件，另一个指定为测量元件。
静态条件下 （注入样品前），两个桥臂均暴露在纯净的载气中。此时，桥路处于平衡状态，且电气输出为零。
在样品进样阀将一定量的样品注入色谱柱后，仪器开始分析。样品在连续流动载气的携带下流经柱体。随着不同组分从色谱柱洗提出来，测量元件的温度会发生变化。
温度变化会导致桥路失衡，产生与组分浓度成比例的电信号输出。
两个热敏电阻之间产生的差分信号通过前置放大器放大。
前置放大器除放大两个热敏电阻之间产生的差分信号之外，还为检测器桥路提供驱动电流。
信号与样气中检测到的组分浓度成正比。前置放大器提供 4 个不同的增益通道以及基线漂移补偿。
前置放大器的信号传送至电子装置进行计算，计算结果将记录在打印机上，或在装有软件 的 PC 监视器上查看。
火焰离子检测器
600XA 可安装的另一种检测器为火焰离子检测器 （FID）。FID 的工作需要极化电压，并且其输出接至高阻抗放大器 （称为静电计）的输入。燃烧器采用氢和空气的混合气作为燃料气，以便使火焰持续燃烧。此外，被测样气也被注入燃烧器。
液体进样阀
液体进样阀 （LSIV）选件可将液体样品转化为气体样品，供 GC 分析之用。
甲烷化转化器
在样品中所有组分被分离出后，由于 GC 无法检测微量的一氧化碳和二氧化碳，所以可通过甲烷化转化器选件，经过加热产生的催化反应，将这两种气体与氢气结合，生成甲烷。甲烷化转化器亦称为甲烷转化炉或催化转化器。
设备描述和规格
设备描述
600XA 型气相色谱仪由防爆型无铜铝机箱和前面板组件组成。机箱分为两部分，封装 GC 的重要组件。该设备专用于危险场所。
前面板组件
开关面板
就地操作员接口

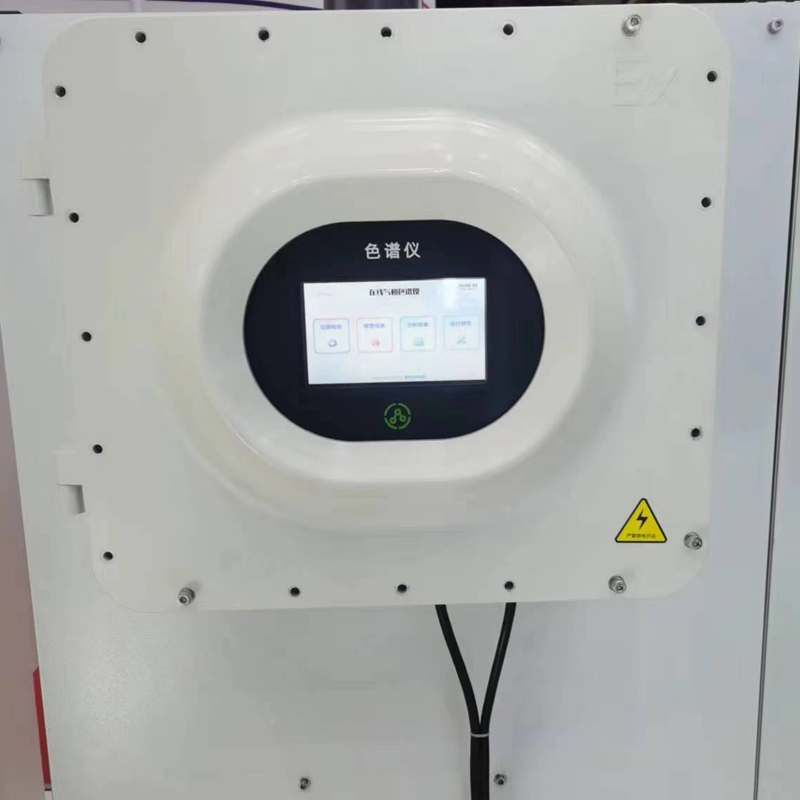

与开关面板相比，就地操作员接口 （LOI）（选件）可更加全面地控制 GC 的各项功能。LOI 配有最尖端的、高分辨率的触摸彩屏，无需笔记本电脑或 PC，亦可操作 600XA 型 GC。
上隔室
上隔室包含恒温炉系统、流路切换系统和电磁阀组件。上隔室部件列表中包括下列部件：
热导检测器 （TCD）恒温炉系统
火焰离子检测器 （FID）
火焰光度检测器 （FPD）
甲烷化转化器
下隔室
下隔室由卡箱、背板和压力开关组成。下隔室可能还带有选配的交流/直流电源。
压力开关
当载气压力低于预定的设定值时，压力开关被触发，触发后，引发通用报警，该报警在前面板 /LOI 上显示。
机械调压器
机械调压器和压力表用于设置和监测流经 GC 色谱柱的载气压力，以及 FID 空气和燃料气 （H2）的压力。
设备规格

设备尺寸	基本设备外壳： 壁挂式： 宽 - 463 毫米 （18.2 英寸）高 - 1054 毫米 （41.5 英寸）长 - 488 毫米 （19.2 英寸） 管装式： 宽 - 463 毫米 （18.2 英寸）高 - 1054 毫米 （41.5 英寸）长 - 635 毫米 （25.0 英寸） 落地式： 宽 - 463 毫米 （18.2 英寸）高 - 1470 毫米 （58.0 英寸）长 - 488 毫米 （19.2 英寸）
设备重量	壁挂式– 59 公斤 （130 磅） 管装式- 61 公斤 （135 磅） 落地式- 82 公斤 （180 磅）
管线	303 和 316 不锈钢 与样品接触的材质为 316 不锈钢和 Kapton® 硅钢 （选配）
安装形式	落地式 管装式 壁挂式



电源	标配 24V DC （工作电压范围：24.5-26.5 V DC）；最大 150 W （选配）100-120/240 VAC ； 50-60 Hz ；运行时为 90 W ；启动时为 150 W 6V DC，Sol/Drv 印刷电路板瞬态吸收器 备注：电压范围包括线路电压变化。
仪表气源	无需； 选配可用于驱动阀门，最小压力为 90 psig
环境温度	经认证的爆炸危险环境温度：-20oC - 60oC （-4oF - 140oF） 0-95% RH （不凝结） 室内 / 室外 污染 - 2 级 （设备可承受非导电性环境污染物，如湿气。）

等级	1 区；无需吹扫
通讯端口	在扩充插槽上有 3 种可组态的 Modbus 端口，支持 RS-232/422/485 协议； 2 个选配的端口
调制解调器选件	56K 波特电话
模拟输入	背板上有 2 个隔离的连接器
标配模拟输出	背板上有 6 个隔离的连接器
选配模拟输出	扩展板选件上有 8 个隔离的连接器
开关量数字输入	背板上有 5 个连接器
开关量输出	背板的 Phoenix 连接器有 5 个 “Form C” （C 型，单刀双掷型）继电器触点。继电器触点额定值为 24 VDC @ 1 A
瞬变信号保护	过电压类别 II


散热器恒温炉

XA 进样阀	6 通阀和 10 通阀；具有气动传动功能的活塞操纵式隔膜
色谱柱	微型填充柱，最长 27.4 米 （90 英尺）；外径 1.6 毫米（1/16 英寸）或者毛细管柱，长 91.4 米 （300 英尺）
电磁阀驱动	24 VDC                              最大 120 psi
硅接液部件	316 不锈钢和 Kapton® 隔膜
温度控制	2 个加热器 （1 个用于检测器和 1 个用于恒温炉）                                2 个选配的加热器                                恒温炉的最高工作温度为150°C （302 °F）


软件

软件	基于 PC
固件	嵌入式固件
方法	可为每个流路指定 4 个计时事件表和 4 个组分数据表。
峰值积分	固定时间 / 自动斜率和谱峰识别。
